Siguranțele automate sunt dispozitive esențiale în orice instalație electrică, având rolul de a proteja circuitele împotriva suprasarcinilor, scurtcircuitelor și altor probleme care ar putea duce la deteriorarea echipamentelor sau la incendii electrice.
Acestea se împart în două categorii principale: siguranțe automate pentru curent alternativ și siguranțe automate pentru curent continuu. Funcționarea lor se bazează pe oprirea imediată a fluxului electric atunci când este detectată o creștere anormală a curentului, prevenind astfel potențialele pericole. De asemenea, pot fi acționate manual în scop de întreținere, iar modelele moderne sunt echipate cu sisteme de monitorizare la distanță, permițând diagnosticarea și remedierea rapidă a problemelor din rețea.
Tipuri de siguranțe automate în funcție de nivelul tensiunii
Siguranțele automate sunt clasificate în funcție de nivelul de tensiune pentru care sunt proiectate, fiind împărțite în trei mari categorii: siguranțe automate de joasă tensiune, de medie tensiune și de înaltă tensiune.
Siguranțele automate de joasă tensiune sunt utilizate în aplicații rezidențiale, comerciale și industriale ușoare, fiind folosite pentru protecția circuitelor ce alimentează echipamente precum iluminatul, aparatele electrocasnice și mașinile de mici dimensiuni. Din această categorie fac parte siguranțele automate miniaturale (MCB) și siguranțele automate cu carcasă turnată (MCCB).
Siguranțele automate de medie tensiune sunt utilizate în instalațiile industriale și în rețelele de distribuție a energiei electrice. Acestea sunt concepute pentru a funcționa la tensiuni cuprinse între 1.000 și 72.500 de volți și includ tipuri precum siguranțele automate cu vid și cele cu aer. Sunt utilizate în fabrici, substații electrice și alte medii industriale, unde protecția echipamentelor și a instalației este esențială.
Siguranțele automate de înaltă tensiune sunt utilizate în rețelele de transport și distribuție a energiei electrice, protejând echipamentele care funcționează la tensiuni mai mari de 72.500 de volți. Printre cele mai utilizate modele se numără siguranțele automate cu gaz (SF6) și siguranțele automate cu ulei, fiecare având caracteristici specifice menite să asigure o întrerupere eficientă a curentului în cazul unor defecțiuni.
Tipuri de siguranțe automate în funcție de design și mediu
Clasificarea siguranțelor automate se poate face și în funcție de designul acestora și de mediul utilizat pentru stingerea arcului electric.
Siguranțe automate miniaturale (MCB)

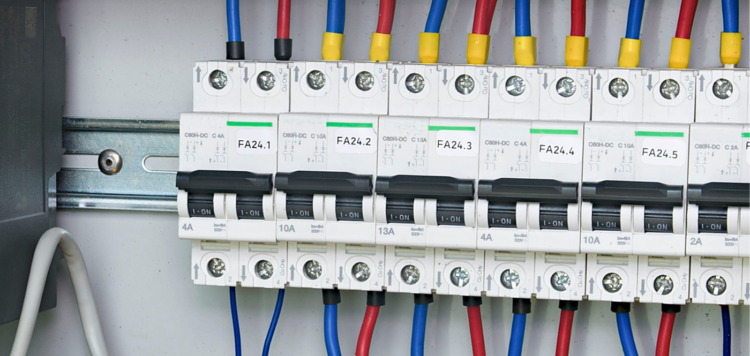

Siguranțele automate miniaturale (MCB) sunt cele mai utilizate dispozitive de protecție în instalațiile electrice rezidențiale și comerciale. Acestea sunt proiectate pentru a proteja circuitele de joasă tensiune, având o capacitate nominală de până la 100A. Datorită dimensiunilor reduse, MCB-urile pot fi montate cu ușurință în tablourile electrice și oferă protecție împotriva supracurentului și scurtcircuitelor. Timpul lor de răspuns rapid este esențial pentru prevenirea avariilor echipamentelor și pentru reducerea riscului de incendii electrice.
Funcționarea MCB-urilor poate fi fie termică, fie termomagnetică:
– Siguranțele termice utilizează o bandă bimetalică ce se deformează sub acțiunea curentului excesiv, declanșând protecția.
– Siguranțele termomagnetice combină protecția termică cu un electromagnet care reacționează instantaneu la scurtcircuite, oferind protecție rapidă și fiabilă.
MCB-urile sunt disponibile în configurații unipolare și multipolare, fiind potrivite pentru protejarea atât a circuitelor monofazate, cât și a celor trifazate.
Siguranțe automate cu carcasă turnată (MCCB)
Siguranțele automate cu carcasă turnată (MCCB) sunt dispozitive de protecție pentru circuite de curent mare, de până la 2500A, utilizate în mediile comerciale și industriale. Acestea protejează împotriva supraîncărcărilor, scurtcircuitelor și defectelor de izolație. O caracteristică importantă a MCCB-urilor este reglajul setărilor de declanșare, care permite ajustarea protecției în funcție de necesitățile circuitului.
MCCB-urile sunt prevăzute cu o carcasă izolantă turnată, care asigură protecția componentelor interne, prelungindu-le durata de viață și facilitând întreținerea în cadrul sistemelor electrice complexe.
Siguranțe automate cu vid
Siguranțele automate cu vid sunt utilizate în aplicații de medie tensiune datorită fiabilității ridicate și a costurilor reduse de întreținere. Acestea folosesc vidul ca mediu de stingere a arcului electric, prevenind astfel reaprinderea acestuia și minimizând riscul de deteriorare a sistemului.
Funcționarea acestor siguranțe presupune separarea contactelor într-o cameră de vid, ceea ce întrerupe curentul fără a permite menținerea arcului electric. Sunt preferate în instalațiile industriale și de utilități datorită eficienței ridicate și siguranței sporite.
Siguranțe automate cu gaz (SF6)
Siguranțele automate cu gaz (SF6) utilizează hexafluorura de sulf (SF6) pentru stingerea arcului electric. Acest gaz are proprietăți excelente de izolare și ajută la întreruperea curentului în instalațiile de înaltă tensiune, cum ar fi liniile de transport și centralele electrice.
Deși sunt foarte eficiente în gestionarea curenților de defect, SF6 este un gaz cu efect de seră, ceea ce impune măsuri stricte de manipulare și întreținere pentru a minimiza impactul asupra mediului. În prezent, se dezvoltă alternative ecologice pentru a reduce amprenta de carbon a acestor siguranțe.
Siguranțe automate cu ulei
Siguranțele automate cu ulei sunt utilizate în instalațiile de înaltă tensiune și folosesc ulei dielectric atât pentru izolare, cât și pentru stingerea arcului electric. La întreruperea curentului, arcul vaporizează uleiul din jur, formând o bulă de gaz care stinge rapid arcul și previne reaprinderea acestuia.
Deși sunt durabile și capabile să suporte curenți mari, siguranțele cu ulei sunt înlocuite treptat cu soluții mai moderne și mai prietenoase cu mediul, deși încă sunt utilizate în anumite aplicații unde infrastructura existentă le permite.
Siguranțe automate de aer (ACB)
Siguranțele automate de aer (ACB) sunt utilizate în sistemele de joasă tensiune, unde aerul este folosit pentru stingerea arcului electric. Acestea sunt des întâlnite în mediile industriale datorită fiabilității și ușurinței de întreținere.
ACB-urile funcționează prin separarea contactelor într-o cameră cu aer, ceea ce întrerupe curentul în mod controlat. Sunt dotate cu unități de declanșare electronice și pot fi operate de la distanță, ceea ce le face o alegere versatilă în infrastructurile moderne.
Factori esențiali în alegerea unei siguranțe automate
Pentru a alege siguranța automată potrivită unei aplicații specifice, trebuie să se ia în considerare mai mulți factori:
– Nivelul de tensiune – Pentru joasă tensiune se utilizează MCB și MCCB, iar pentru medie și înaltă tensiune se folosesc siguranțe cu vid, gaz sau ulei.
– Curentul nominal – Siguranța trebuie să suporte curentul normal al circuitului și suprasarcinile potențiale, prevenind declanșările nejustificate sau protecția insuficientă.
– Mediul de instalare – Condițiile ambientale (temperatura, umiditatea, expunerea la substanțe corozive) influențează performanța siguranțelor. De exemplu, GFCI sunt recomandate pentru zonele umede, iar MCCB sunt mai potrivite pentru medii industriale solicitante.
Siguranțele automate sunt esențiale pentru protecția instalațiilor electrice, prevenind defecțiunile și protejând echipamentele și utilizatorii împotriva pericolelor electrice. Alegerea unui model potrivit contribuie la siguranța și eficiența sistemului electric. Pentru o gamă variată de siguranțe automate, vizitați voltescu.ro, unde puteți găsi soluții de calitate pentru diverse aplicații industriale și rezidențiale.
